Texband Cutter - RTC-208-TEX-85

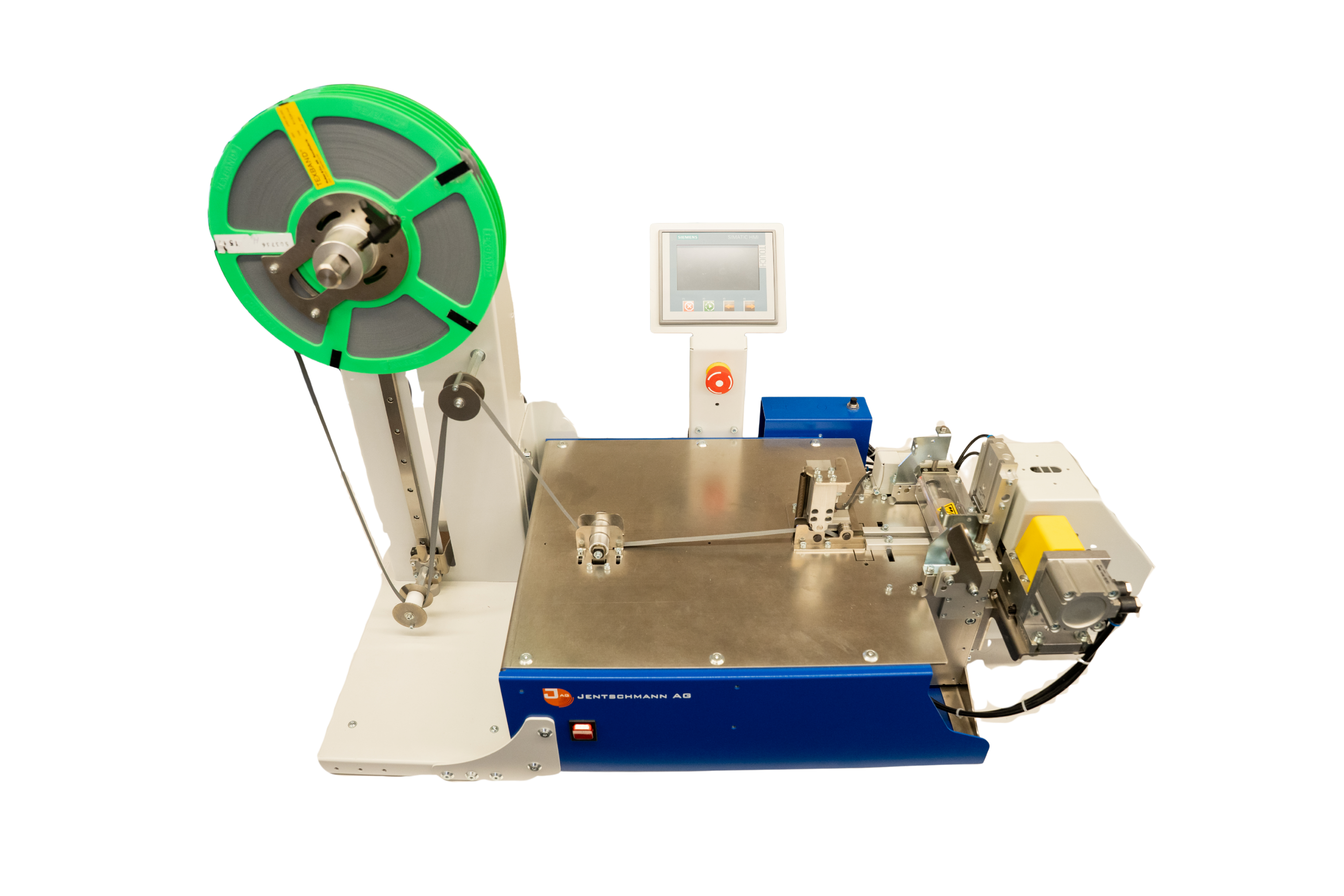

Vollausgestatteter Schneideautomat mit angetriebener Filmspule und Tänzer-Steuerung zum Schneiden von Aufzugbändern für Horizontal-Lamellen-Jalousien. Mit dem RCM Markierung-System kann an den Enden des Texbandes eine Falzmarkierung angebracht werden. Dieses Modell verfügt standardmässig über einen Stapler, der bis zu 25 Texbänder nach dem Zuschnitt festklemmt.

Anwendung

Dieser vollausgestattete Texband Cutter wurde entwickelt, um Texbänder für Horizontallamellen bzw. Jalousien auf eine konstant gleichmässige Länge zu schneiden und beide Enden für den nachfolgenden Nähprozess mit einer Falzprägung zu markieren. Verarbeitung von Aufzugsbändern anderer Hersteller auf Anfrage. Durch die standardmässigen Ausstattungsmerkmale ist die Maschine für eine hohe Produktionskapazität bestens geeignet.

Es können Aufzugbänder mit einer Breite von 6, 8 und 10 mm verarbeitet werden. Die Falzmarkierung kann zwischen 15 und 30 mm vom Bandende bzw. Bandanfang eingestellt werden.

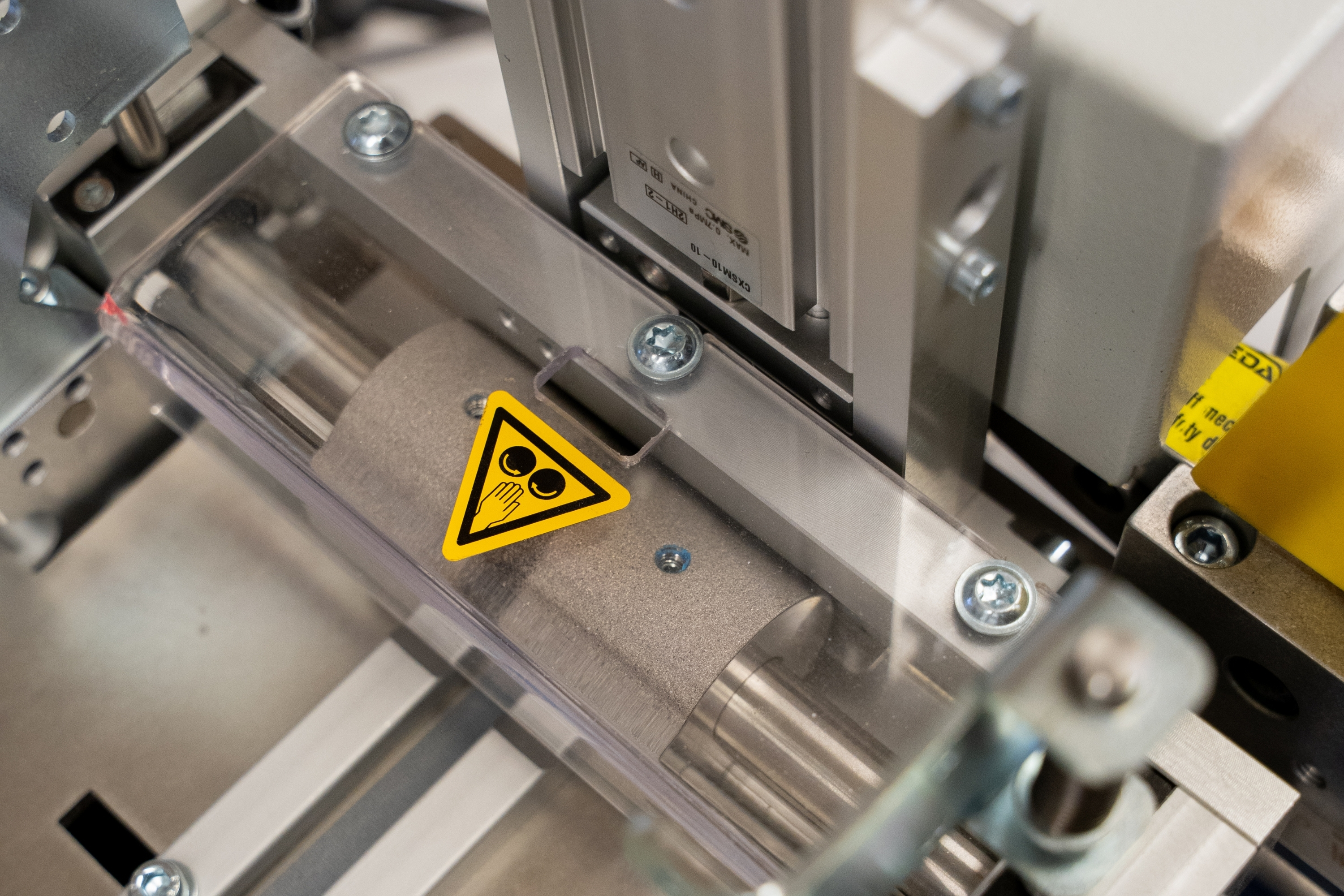

Der Bandtransport erfolgt über zwei synchron angetriebene, karbidbeschichtete Transportwalzen (oben und unten), identisch dem Doppelantrieb mit einem starkem Schrittmotor.

Die Filmspule wird mit einem Motor beim Abziehen des Texbandes gedreht. Eine Tänzer-Steuerung, laufend auf einer Linearführung ermöglicht einen sehr genauen, gleichmässigen und ruckfreien Bandabzug und das auch bei einem schnellen Bandvorlauf. Es können Bandvorschubgeschwindigkeiten bis zu 30 Meter pro Minute verarbeitet werden.

Das Texband wird während dem Transport mittels einem Bandfehler-Kontrollsystems auf Dickenunterschiede im Band kontrolliert, sodass keine Bänder mit einer Nahtverbindung in die Weiterverarbeitung gelangen können. Sobald diese verdickte Stelle erkannt wird, stoppt die Schneidemaschine die Produktion.

Der angebaute Stapler klemmt die geschnittenen Texbänder sodass diese nicht auf den Boden fallen. Im Stapler können bis zu 25 Texbänder festgeklemmt und somit leicht entnommen werden.

Alle Modelle haben das spezielle RCM Markierung-System integriert, mit dem die genaue Position der Faltmarkierung am Anfang und am Ende des Texbandes gewährleistet ist. Mit diesem RCM Markierungs-System wird sichergestellt, dass die Weiterverarbeitung und das Handling, wie z.B. das Nähen des Riegels, einfach und schnell vonstatten geht.

Durch die leichte Markierung im Band, kann die Längengenauigkeit von Faltung zu Faltung, auch von weniger geübtem Personal, sehr genau eingehalten werden.

Arbeitsgänge

37 Picto cutting texband lift tape38 Picto folding texband lift tape

Leistungsmerkmale

  • Obere und untere Transportwalzen synchron angetrieben.
  • Walzen mit Karbid Beschichtung.
  • Transportgeschwindigkeit einstellbar.
  • Bandabzug über angetriebene Filmspule mit Tänzer-Steuerung für einen sehr genauen, gleichmässigen und ruckfreien Bandabzug.
  • Bandvorschubgeschwindigkeiten bis zu 28 Meter pro Minute.
  • Integriertes Bandfehler-Kontrollsystem.
  • Texbänder mit 6, 8 und 10 mm verarbeitbar.

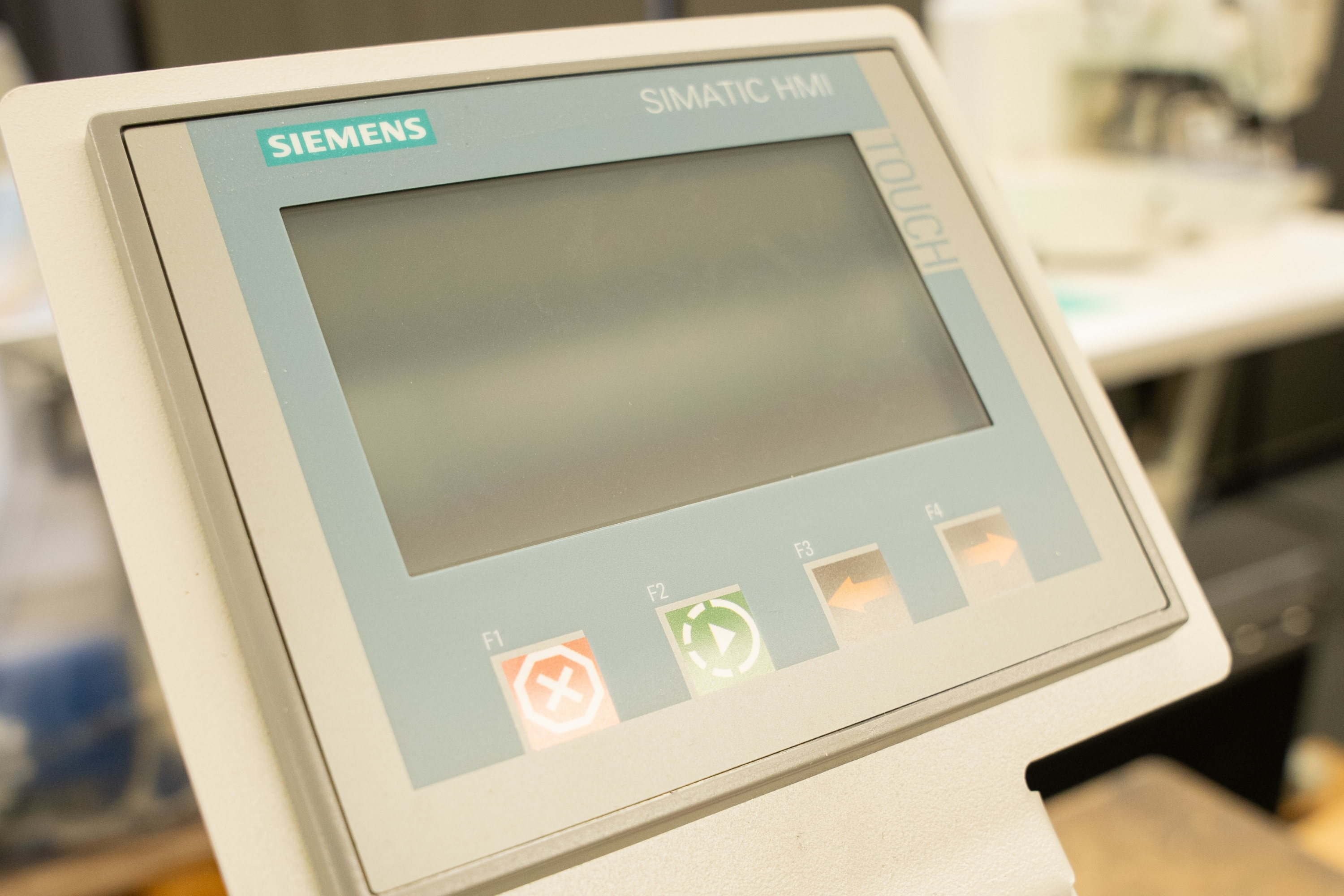

  • Stücklänge und Anzahl auf dem Display einstellbar.
  • Längeneingabe in mm.

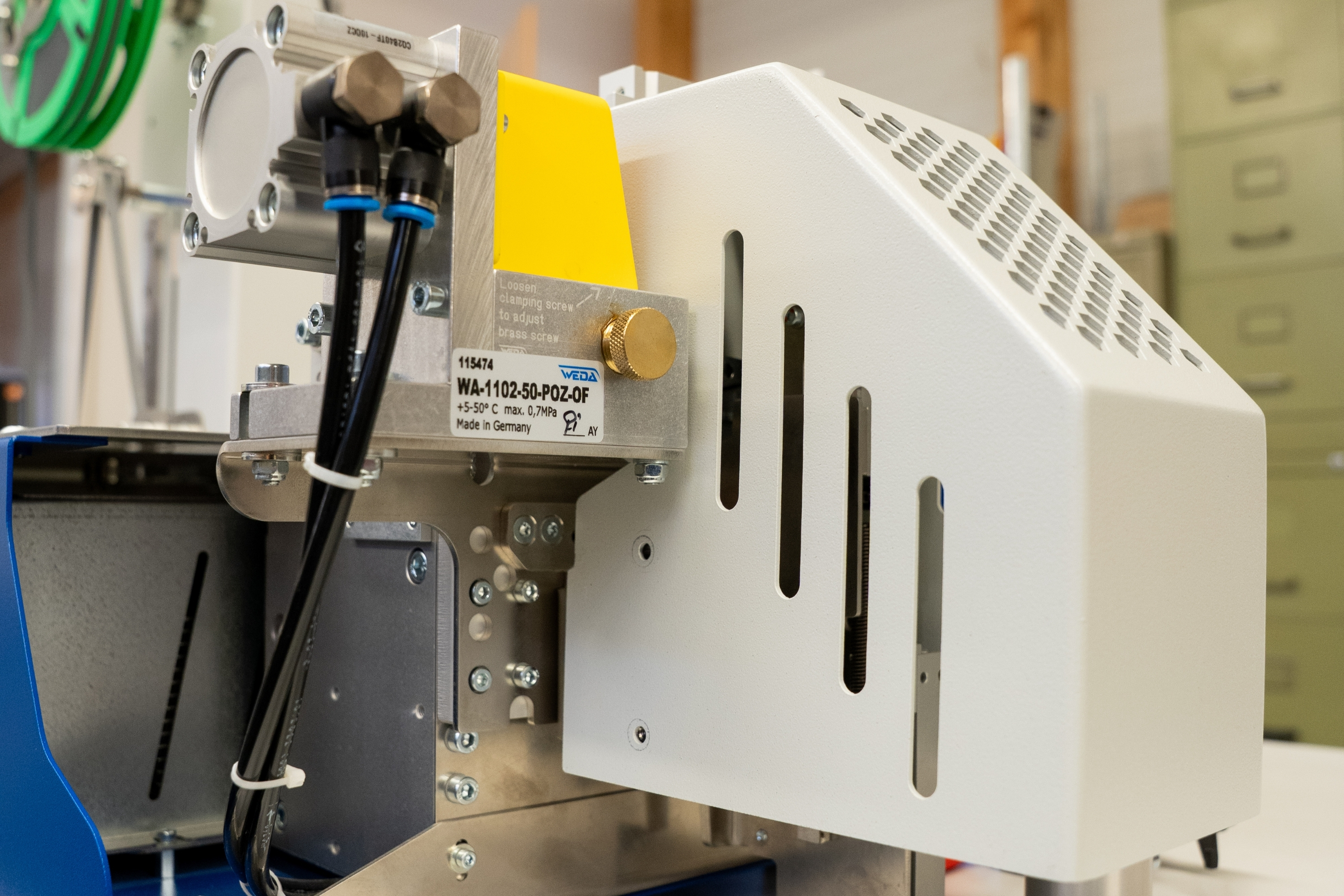

  • Schnelle pneumatische Schere.
  • Maschinenfläche mit Vortreiber, LxBxH: 60x40x60 cm.
  • Gewicht total 30 kg mit allen Optionen.
  • Arbeitsdruck 6 bar.
  • Energie 230 Volt 60Hz.

Ausstattung

Aktiver Vortreiber Texband

  • Laufrollentänzer mit Sensorsteuerung für spannungsfreien Bandabzug.
  • Geschwindigkeitsregelung mit Laser-Distanz-Sensor, synchron zur Basismaschine.
  • Angetriebene Filmspulen-Welle mittels SM-Motor.

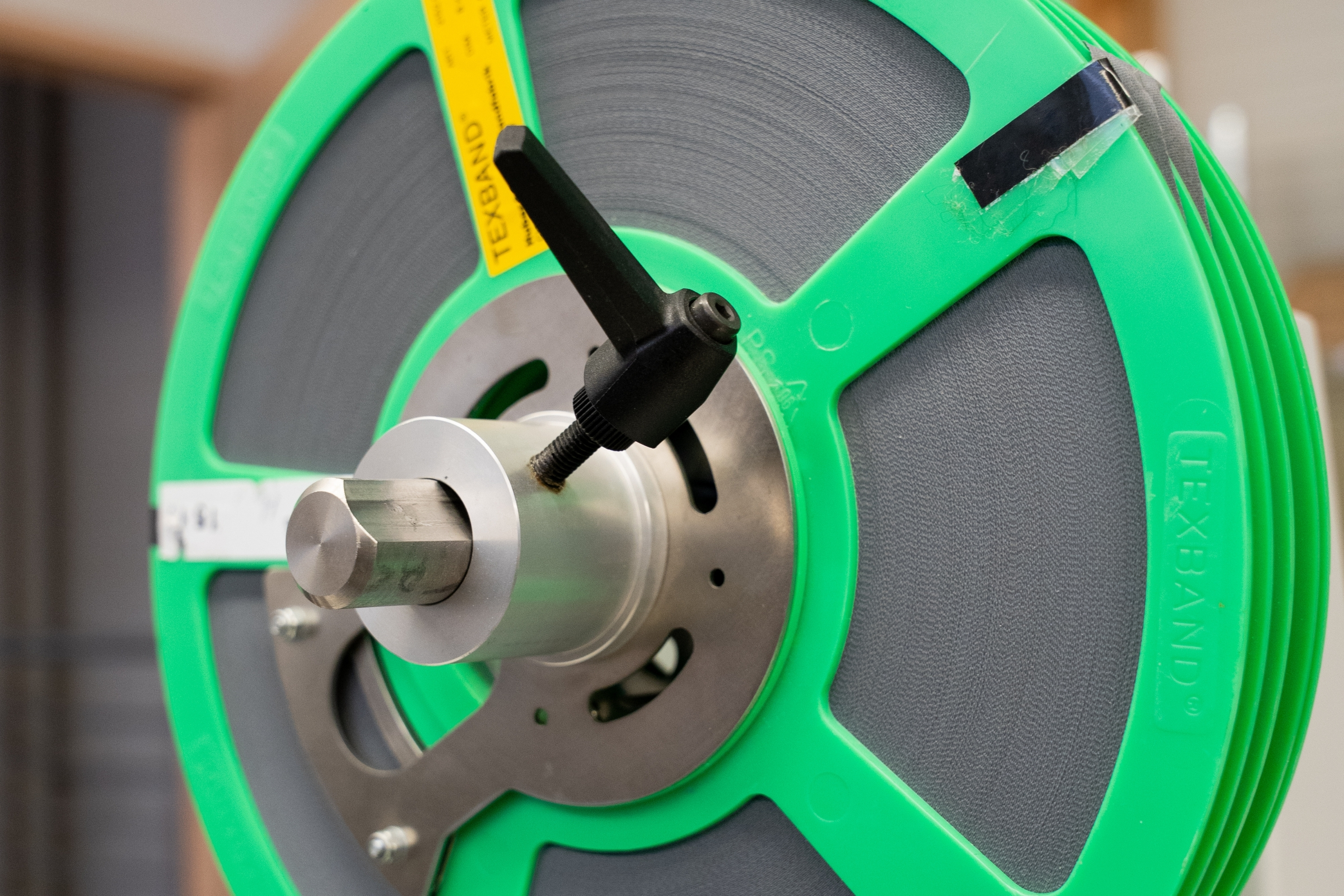

  • Spezialmitnehmer zum Klemmen der Filmspule "TEXBAND".

RCM Markierung-System

  • Markierung zum einfachen Erkennen des Schlaufenknickpunktes.
  • Prägeabstand vorne und hinten frei einstellbar von 15 bis 30 mm.
  • Prägeeinheit kann elektronisch zugeschaltet werden.

Stapler / Klemmvorrichtung für "TEXBAND"

  • Klemmen der geschnittenen Bänder zu einem Bündel.
  • Mit einer Einstellung können Bandbreiten von 6, 8 und 10 mm verarbeitet werden.
  • Stapelmenge maximal 25 Stück; Stapelanzahl von 1 bis 25 frei einstellbar.

Band-Fehlerkontrolle

  • Spezialsensor zum Messen der Banddickenunterschiede in 0.01 mm.
  • Stoppen des Bandtransports, manuelles Herausschneiden der Fehlerstelle.
  • Es gibt zwei Messzustände:
    gut = ein Band läuft durch die Kontrolle
    Fehler = entweder läuft kein Band oder zwei Bänder durch die Fehlerkontrolle.

Ihre Vorteile

  • Geringer Platzbedarf.
  • Einfache Bedienung.
  • Hochwertige Komponenten und Verarbeitung der Maschine.
  • Qualitativ guter und hoher Output der geschnittenen Texbänder (bis zu 30 m pro Minute).
  • Angetriebene Filmspule und Tänzer-Steuerung gewährleisten einen ruckfreien Bandabzug und somit eine hohe Produktivität.
  • Integriertes Bandfehler-Kontrollsystem.
  • Fix angebauter Stapler um geschnittene Texbänder zu bündeln.

Erweiterbare Optionen

Elektronischer Riegelautomat

Dieser Riegelautomat kann direkt neben die Schneidemaschine gestellt werden, damit ein kontinuierlicher und reibungsloser Produktionsablauf gewährleistet ist.

Die wichtigsten Eigenschaften dieses Riegelautomates sind:

  • Spezieller Fadenschneider für kurze Fadenenden.
  • Fadenwischer, Standard-Greifer, Klammerlüftung.
  • Stichzahl maximal 3’200 Stiche/Minute.
  • AC Servomotor 550W (Direct Drive); Single-phase 230V.
  • LED-Nähleuchte integriert.

Weitere Details zu dieser Maschine finden Sie unter folgendem Link:
RCM Riegelautomat - KE-430


Barcode-Scanner

In einer Excel-Datei (ist im Lieferumfang enthalten) können wiederkehrende Aufträge als Barcode dargestellt werden. Diese Barcodes können z.B. gesammelt auf ein Blatt ausgedruckt und bei der Maschine platziert werden. Der Barcode-Scanner wird direkt an die Maschine angeschlossen und somit können wiederkehrende Aufträge schnell und effizient abgearbeitet werden. Der Barcode-Scanner kann bei jeder Zuschneidemaschine eingesetzt werden.
